1實驗原理
由于鋼球作為滾動零件，通常為點接觸受力，實驗過程模擬鋼球受力狀態，取三個同等規格的鋼球為一組，將三個球垂直放入設計的胎具內，保證三個球在同一軸線上。
加壓時中間的鋼球為兩端點接觸受力，中間的鋼球為點接觸，而上下兩個球起支撐作用，分別為一端與中間鋼球點接觸，另一端與夾具支撐座的V型錐工作面環行線接觸。在材料試驗機上按照規定方法施加壓載荷，直至鋼球壓碎時的瞬時負荷值。
2實驗裝置

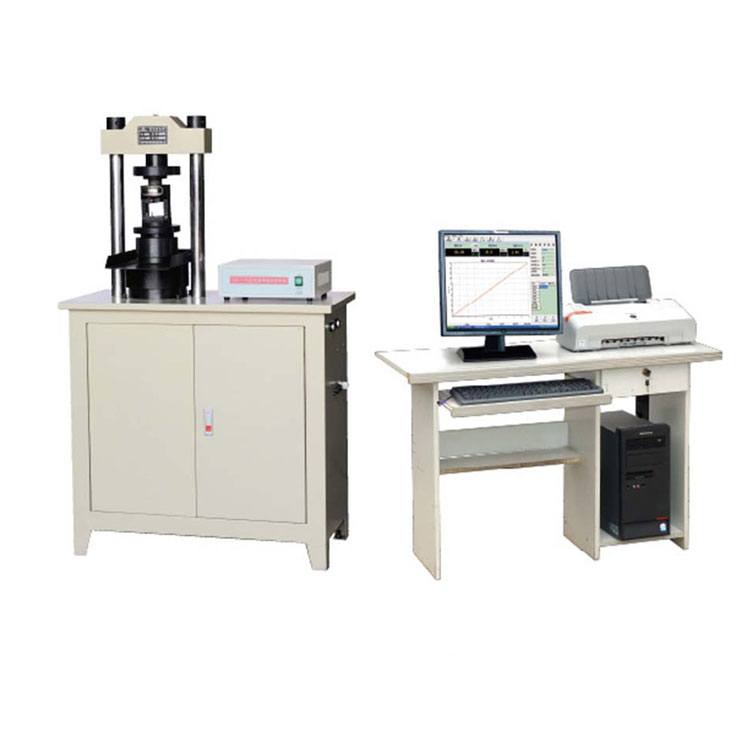

實驗裝置由力學實驗機和實驗夾具組成。力學實驗機提供壓碎鋼球所需要的力；實驗夾具提供支撐作用，并保證實驗力正確施加在鋼球上，夾具包括具有V型錐槽的支撐底座和壓桿、可以把底座和壓桿連接起來的連接件、防止壓碎后鋼球飛起造成破壞的保護筒組成。
壓桿和底座bi須具有足夠的厚度、強度和硬度，保證受力過程夾具自身不會損壞，可用碳素工具鋼或軸承鋼制造，淬回火后硬度為60～65HRC。
從試驗時試驗人員及設備的an全考慮，保護筒要有足夠厚度和強度防止鋼球在壓碎試驗時，碎塊飛出夾具，造成破壞。鋼球壓碎載荷試驗示意圖（見圖1）。
更多關于軸承鋼球壓碎試驗機的新信息請關注濟南旭聯儀器官網，或垂詢：0531-859661356，24小時移動電話：15966628811（微信同步）
